Vývěvy Gamma Vacuum: technologie pro ultravysoké vakuum Technologie pokročilého podtlaku
Společnost Edwards nabízí řadu ionizačních vývěv, titanových sublimačních vývěv, neodpařovacích getrových vývěv a příslušenství exkluzivně prostřednictvím společnosti Gamma Vacuum.
Technologie zachycování vytvářejí prostředí s vysokým vakuem (HV) a velmi vysokým vakuem (UHV) pro různé aplikace, od přenosných hmotnostních spektrometrů až po urychlovače částic velkého rozsahu. Mohou vytvořit nejnižší možný podtlak při ekonomických nákladech.
Ionizační vývěvy
![](/sites/default/files/2022-01/ionizacni-vyvevy.png)
Jsou známé také jako ionizační čerpadla s odtokem nebo vývěvy s ionizačním getrem, jsou zachytávací vývěvy, které ionizují plyny pomocí anodového/katodového pole. Ionty protáčí reaktivní katodové materiály a vytvářejí chemickou reakci, která mění ionizované plyny na pevné sloučeniny. Tyto sloučeniny již nepřispívají k tlaku vakuového systému a jsou trvale zachyceny v ionizační vývěvě. Ionizační vývěvy mohou pracovat v rozsahu 10-5 až 10-12 mbar a mají rozsah od 0,2 do 1,200 l/s dusíku.
Titanové sublimační vývěvy
![](/sites/default/files/2022-01/titan-sublimacni-vyvevy.png)
Jsou provozovány ohřevem titanového vlákna a sublimací (přeměňováním z pevného na plynné skupenství) titanových molekul na povrch. Tyto molekuly poté chemicky reagují s reaktivními plyny, jako je kyslík a dusík, a odstraňují a rozptylují vodík. Vývěvy TSP mohou pracovat v rozsahu 10-5 do 10-12 mbar a mají rychlosti čerpání vyšší než 10 000 l/s vodíku.

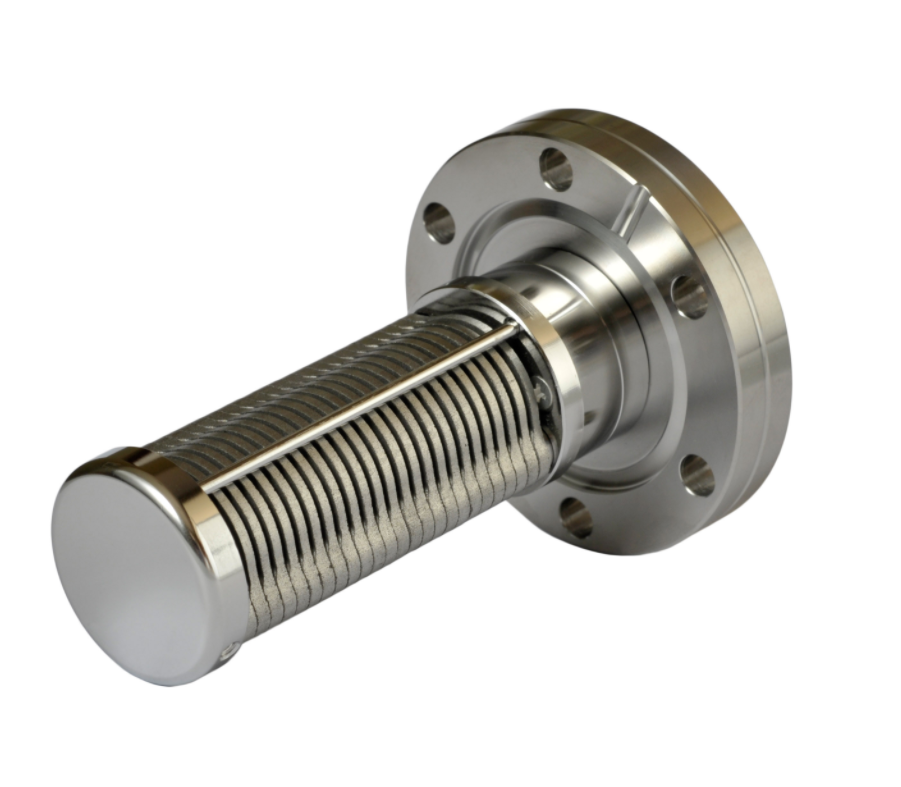

Neodpařovací getrové vývěvy (NEG)
![](/sites/default/files/2022-01/2022-01-0922h2357.png)
NEG jsou reaktivní kovy, které byly stlačeny do pevných substrátů nebo spečeny do disků. Bylo zjištěno, že specifická kombinace zirkonia, vanadu a železa funguje nejlépe pro prostředí s vysokým vakuem a velmi vysokým vakuem. Množství použitého materiálu řídí otáčky a kapacitu vývěvy NEG, obvykle se však tato hodnota pohybuje v rozsahu od 55 do 412 l/s a objem od 630 do 3 600 torr l/s. Jelikož jsou kovy NEG nasyceny plyny, lze je znovu aktivovat bez vypouštění do atmosféry.

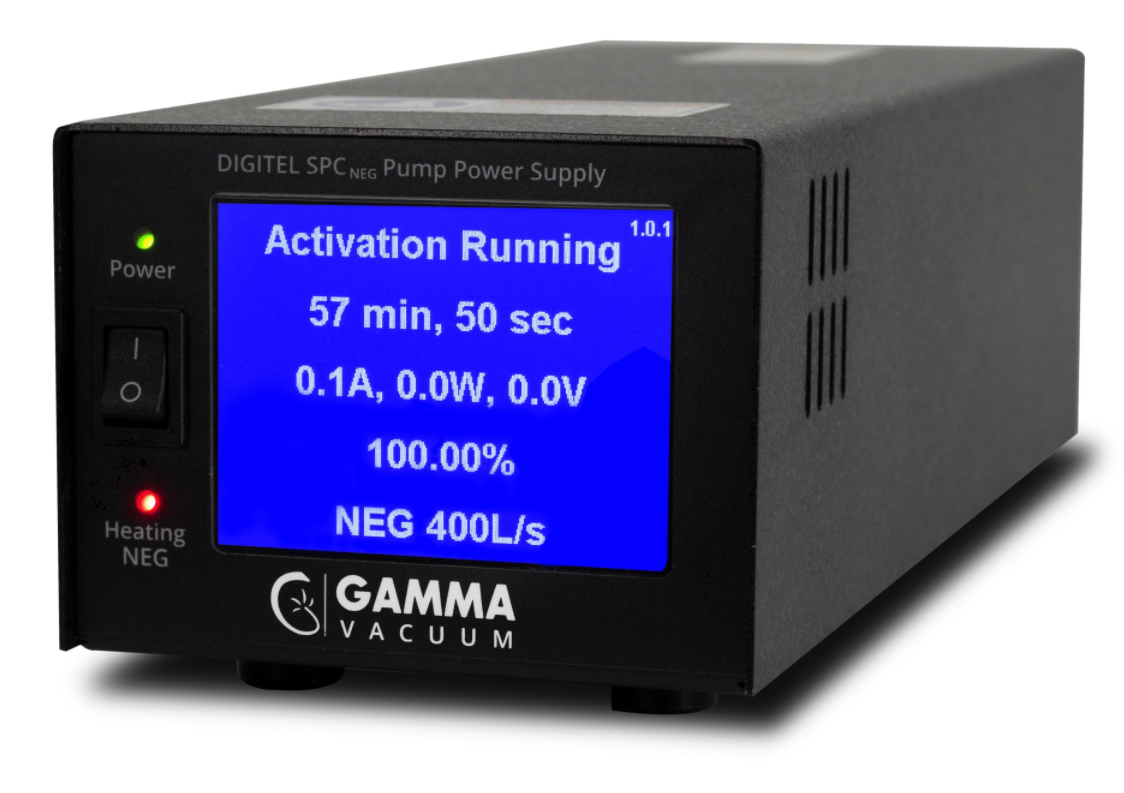

SPC-NEG
![](/sites/default/files/2022-01/spc-neg.png)
Moderní řídicí jednotka NEG v kompaktním provedení, optimalizovaná z hlediska výkonnosti i nákladů a vyznačující se větší funkčností, která přispívá k pohodlnějšímu dosažení velmi vysokého vakua pro vaši aplikaci.
Řídicí jednotky DIGITEL SPC-NEG řídí vývěvy NEG s vysokou rychlostí čerpání vodíku, což je nejdůležitější typ plynu pro velmi vysoké vakuum. Na rozdíl od standardního elektrického napájení dokáže jednotka SPC-NEG nejen dodat proud do topného tělesa vývěvy NEG, ale rovněž využívá předem definované rutinní postupy s určitými parametry, jako jsou například hodnoty proudu a doba trvání topení. Tyto hodnoty volí řídicí jednotka SPC-NEG v závislosti na připojené vývěvě NEG. Postupy lze přizpůsobit tak, aby bylo možné experimentovat s různými parametry. Spolehlivost provozu je zajištěna pomocí detekce otevřené smyčky a také prostřednictvím ochrany proti přetížení.
Velký dotykový displej zajišťuje velmi snadné použití.
